Conseils de pose et exemples de Tubage Flexible Pré-isolé pour conduit de fumée
Avantage du flexible Pré-Isolé de TEN (meilleur tirage, moins de condensation et de bistre, écart au feu réduit, etc...) et Conseils de pose
Caractéristiques et utilisation
 |
 |
 |
 |
| Bois | Gaz | Fuel |
Granulés |
| Caractéristiques | Valeur |
|
Matériaux (2 feuillards) |
Bande intérieure INOX 316 L |
| Isolant | Laine de roche Ép. 30 mm |
| Avis Technique | 14/16-2163*01 Mod |
| Certification | 19/01-2163*01 Mod |
|
Désignation de l'ouvrage |
voir Avis Technique 14/16-2163*01 Mod |
| DOP | DOP n° TEN14 |
Les points forts
- Isolant laine de roche épaisseur 30 mm armé et maintenu par un fil d'inox en forme de "nid d'abeille".
- La souplesse facilite le passage dans les dévoiements
- Sans ponts thermiques sur toute la longueur
- Finitions hautes et basses sans ponts thermiques
- Tous les diamètres disponibles
- Procédé breveté et sous Avis Technique
 |
 |
 |
|
Limite |
Favorise |
Utilisation idéale |
 |
 |
 |
|
Amélioration de la |
Réduit |
Réduit |

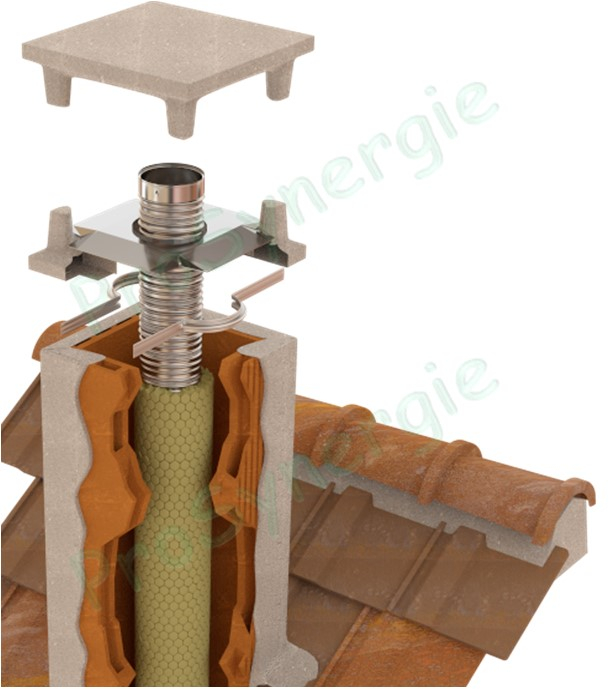

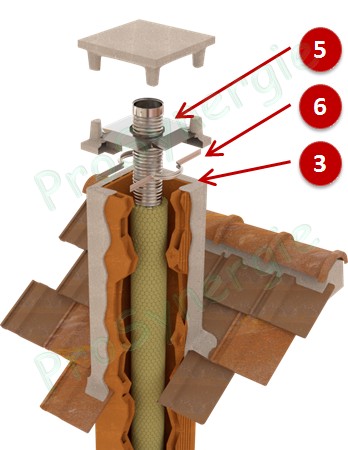

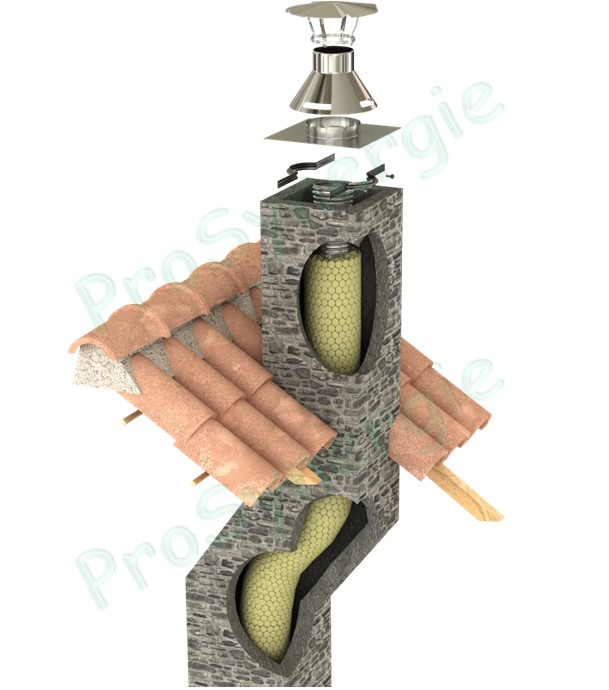

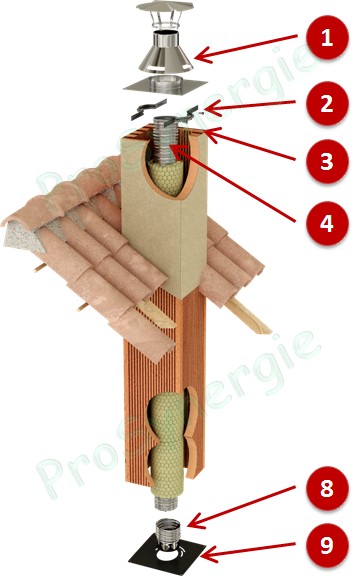

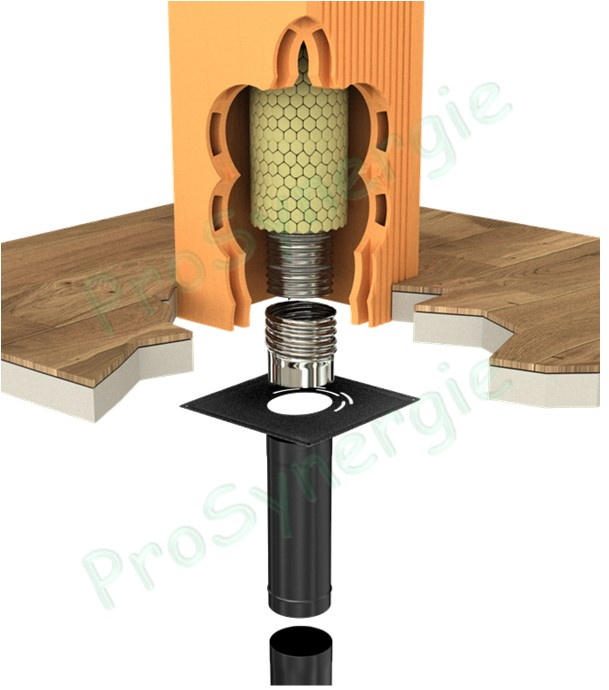

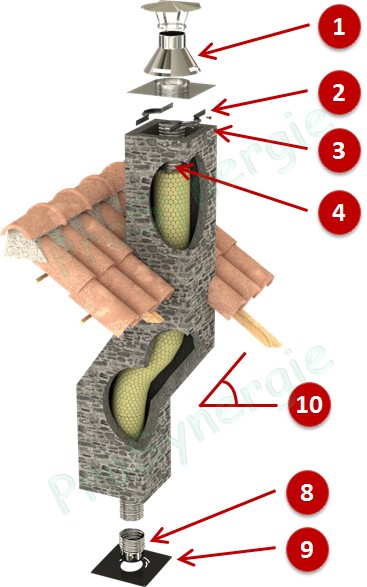

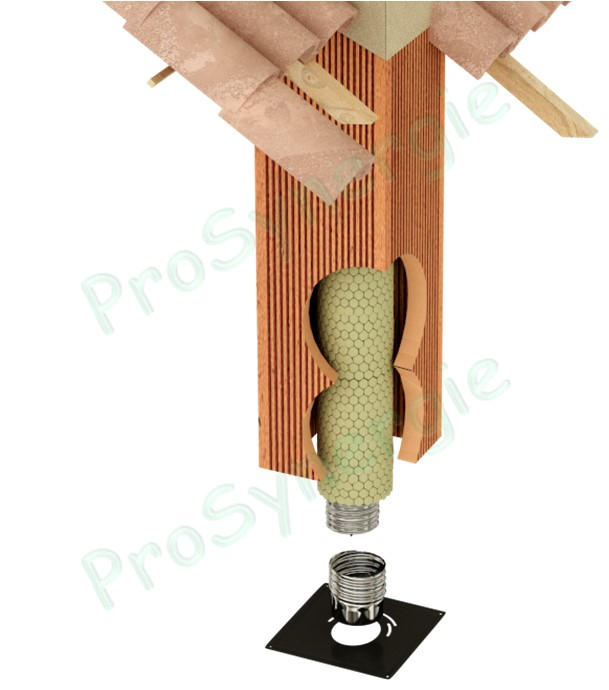

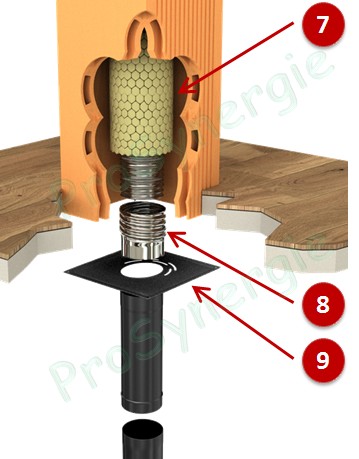

Schémas de montage du flexible pré-isolé et accessoires indispensables
| Repères | Désignation |
| 1 | Ventilation haute via la plaque et le terminal |
| 2 | Collier de tubage |
| 3 | Joint silicone à appliquer : étanchéité à l'eau |
| 4 | Hauteur à enlever de laine de roche : 300 mm |
| 5 | Plaque d'étanchéité Inox (pour cape italienne) |
| 6 | Collier de tubage qui peut également être disposé au-dessus de la plaque d'étanchéité |
| 7 | L'espace annulaire entre le tubage TEN Pré-Isolé et le conduit existant doit être libre et ventilé (sans isolation complémentaire) |
| 8 | Raccord à visser |
| 9 | Plaque de liaison |
| 10 | Angle de 45° maxi |

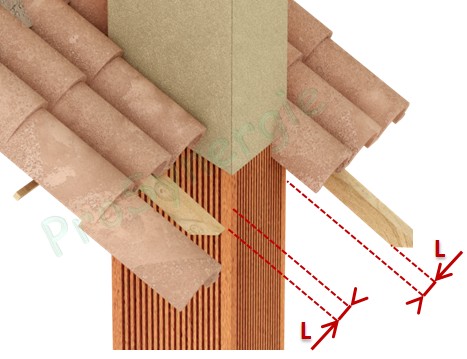

Distance de sécurité par rapport aux matériaux combustibles
Pour un conduit de fumée en situation intérieure (Conduit de fumée existant en terre cuite + Tubage TEN LISS pré-isolé)
Température prévue maxi (T) : 450°C
Distance (L : voir sur l'exemple ci-dessous) : 4 cm entre la paroi extérieure du conduit de fumée en terre cuite et tous les matériaux combustibles de la construction (Suivant NF EN 15287-1).
Autres configurations possibles = voir Avis Technique.
L = 4 cm
Passage du tubage dans un conduit de fumée existant maçonné
| Section du conduit de fumée existant (cm) | Tubage TEN LISS pré-isolé (mm) | |||||||
| 80 | 100 | 125 | 140 | 150 | 180 | 200 | ||
| 20 x 20 |
Droit ou 20x40 | F | F | F | F | D | ||
| Dévoiement jusqu’à 30° | F | F | F | D | ||||
| Dévoiement de 30° à 45° | F | F | F | |||||
| 25 x 25 |
Droit ou 25x50 | F | F | F | F | F | F | D |
| Dévoiement jusqu’à 30° | F | F | F | F | F | D | ||
| Dévoiement de 30° à 45° | F | F | F | F | F | |||
| 30 x 30 et + |
Droit ou 30x50 et + | F | F | F | F | F | F | F |
| Dévoiement jusqu’à 30° | F | F | F | F | F | F | F | |
| Dévoiement de 30° à 45° | F | F | F | F | F | F | F | |
- F = Mise en place sans difficulté
- D = Mise en place avec difficulté
Ce tableau est donné à titre indicatif, le passage du tubage TEN pré-isolé dépend de la longueur et de l’état intérieur du conduit de fumée, ainsi que de la présence d’un dévoiement ou pas.
Il est nécessaire de tester le passage avant mise en place du tubage. Un contrôle par une ogive munie d’un bout d’un mètre peut être réalisé.
