Réparation de vérin de cintreuse hydraulique manuelle ou électrique Virax

Détermination du Type du vérin de cintreuse hydraulique

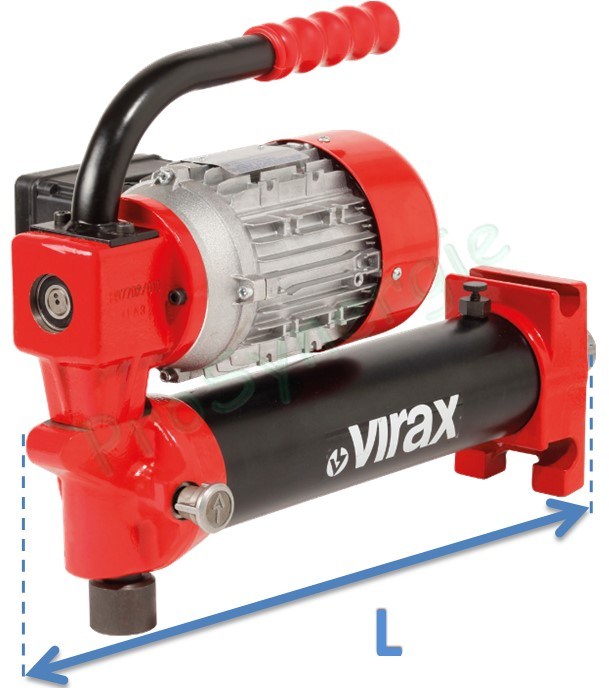

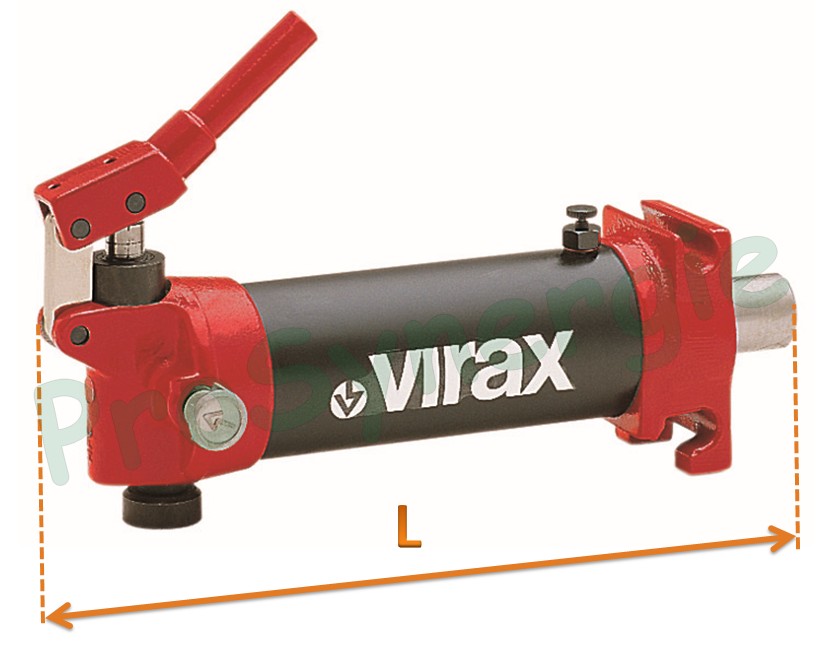

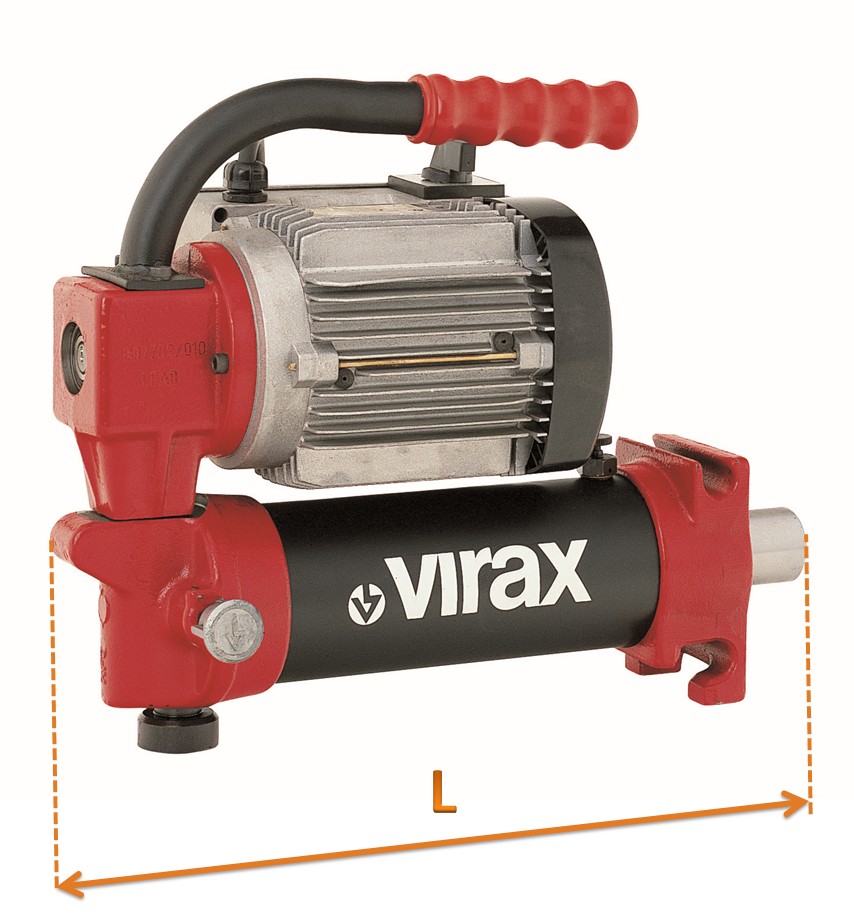

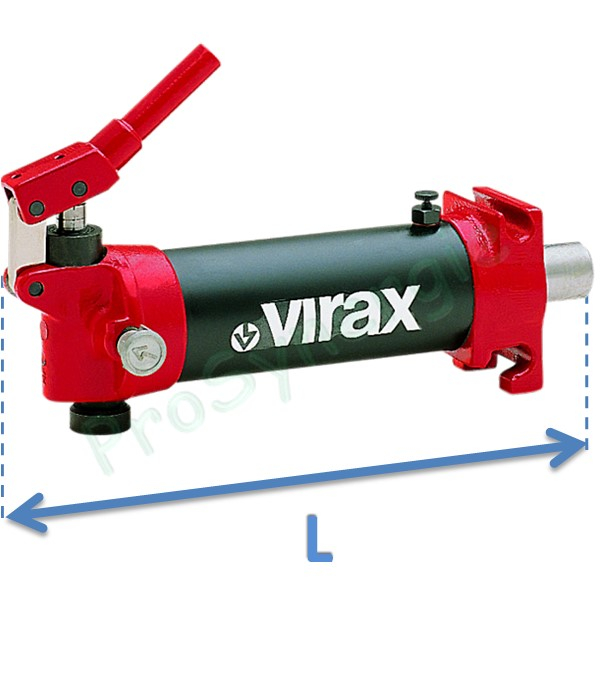

Comment déterminer le type de vérin en votre possession : Mesurer la longueur totale de celui-ci avec la tige complètement rentrée (Cote L : voir image).

Vérin manuel	Vérin électrique

Vérin manuel de cintreuse hydraulique

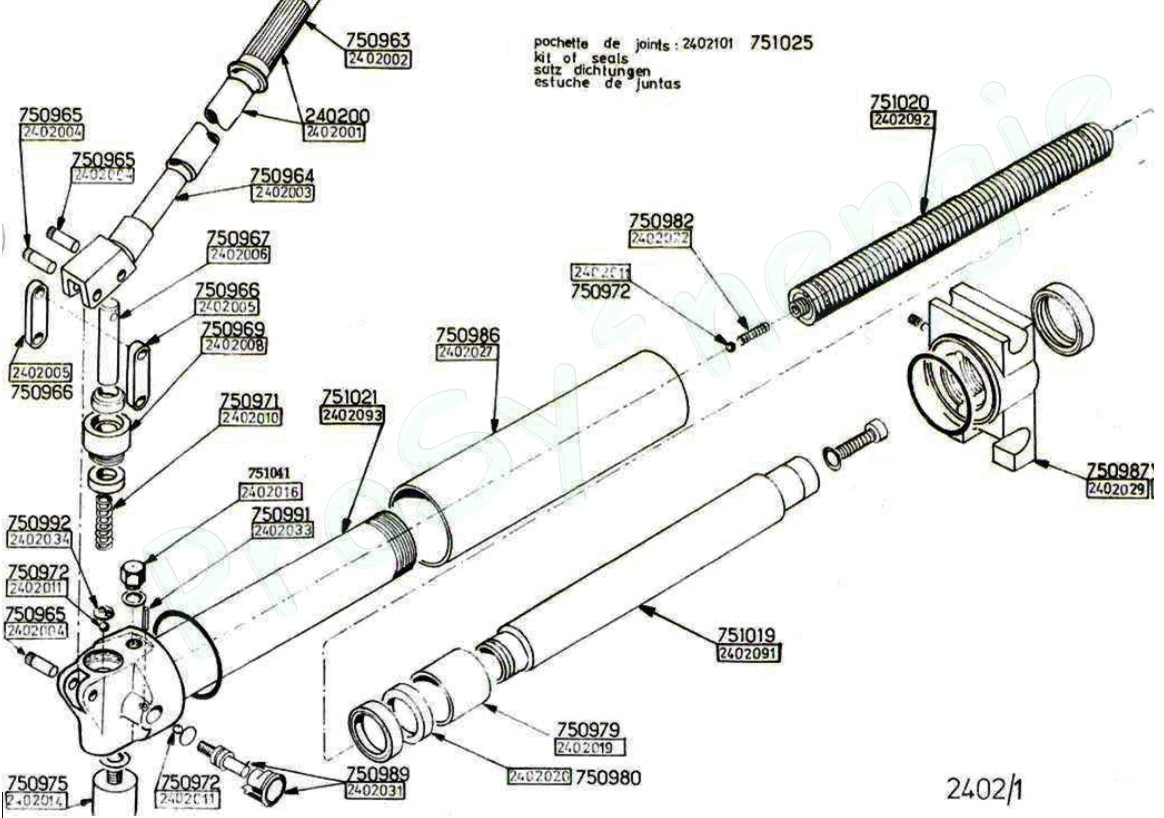

Vérin manuel n°1 pour cintreuse hydraulique manuelle Virax

Il s'agit de références Virax

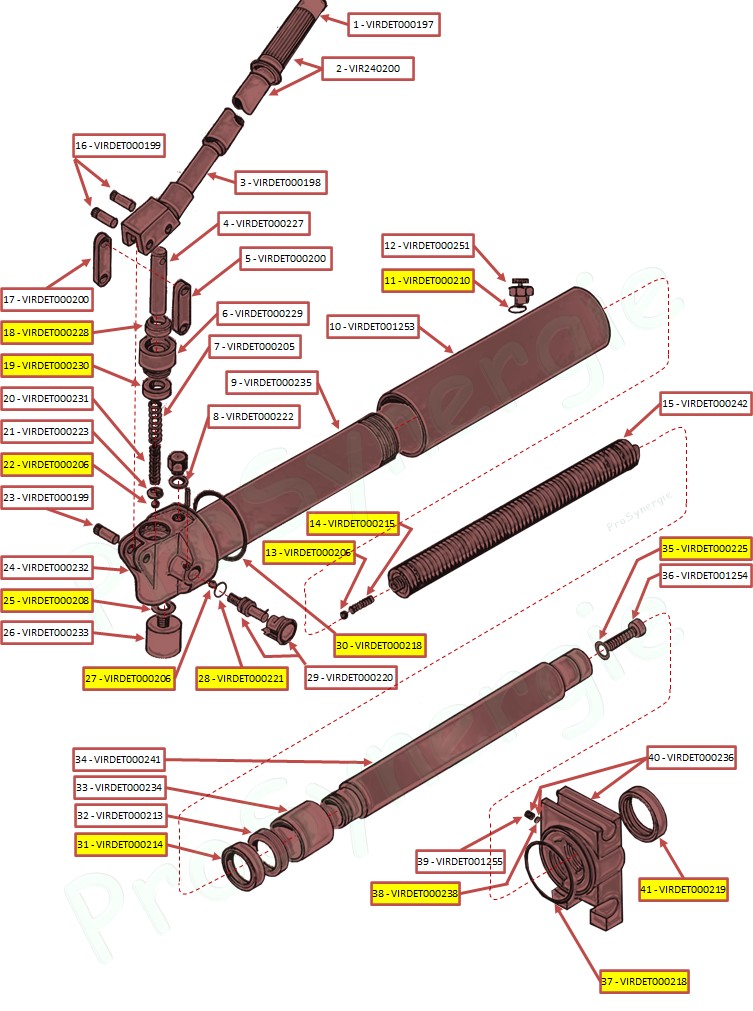

Vérin manuel n°2 pour cintreuse hydraulique manuelle Virax

Il s'agit de références Prosynergie. Vous trouverez facilement ces références dans la barre de recherche de notre catalogue en ligne.

Repère	Référence	Présence Kit	Libellé
1	VIRDET000197		Embout du manche de vérin n°1 et n°2 manuel pour cintreuse hydraulique et du bras pour Lève Chauffe Eau (ancien modèle réf 263610)
2	VIR240200		Manche de vérin manuel n°1 et n°2 pour cintreuse hydraulique
3	VIRDET000198		Levier de vérin n°1 et n°2 manuel pour cintreuse hydraulique
4	VIRDET000227		Petit piston de vérin n°2 manuel pour cintreuse hydraulique
5	VIRDET000200		Biellette de vérin n°1 et n°2 manuel pour cintreuse hydraulique
6	VIRDET000229		Guide petit piston de vérin n°2 manuel pour cintreuse hydraulique
7	VIRDET000205		Ressort de rappel pour vérin n°1 et n°2 manuel pour cintreuse hydraulique (L50  - Ø 16mm)
8	VIRDET000222		Goupille élastique pour vérin n°1 et n°2 manuel pour cintreuse hydraulique
9	VIRDET000235		Cylindre de vérin n°2 manuel et n°2 électrique pour cintreuse hydraulique
10	VIRDET001253		Réservoir extérieur de vérin n°2 manuel et n°2 électrique pour cintreuse hydraulique
11	VIRDET000210		Joint bouchon de vérin n°1 et n°2 manuel et n°2 électrique pour cintreuse hydraulique
12	VIRDET000251		Bouchon purge de vérin n°1, 2 et 3 électrique et manuel pour cintreuse hydraulique
13	VIRDET000206		Bille 6,5 de vérin n°1 et n°2 manuel et n°2 électrique pour cintreuse hydraulique
14	VIRDET000215		Ressort de rappel de vérin n°1 et n°2 manuel pour cintreuse hydraulique (L35 - Ø 0,6mm)
15	VIRDET000242		Ressort monté de vérin n°2 manuel et n°2 électrique pour cintreuse hydraulique
16	VIRDET000199		Axe biellette de vérin n°1 et n°2 manuel pour cintreuse hydraulique
17	VIRDET000200		Biellette de vérin n°1 et n°2 manuel pour cintreuse hydraulique
18	VIRDET000228		Joint racleur de vérin n°2 manuel pour cintreuse hydraulique
19	VIRDET000230		Joint petit piston de vérin n°2 manuel pour cintreuse hydraulique (Ø int 18 mm)
20	VIRDET000231		Ressort de rappel pour vérin n°2 manuel pour cintreuse hydraulique (L50  - Ø 11 mm)
21	VIRDET000223		Arrêt de bille de vérin n°1 et n°2 manuel pour cintreuse hydraulique
22	VIRDET000206		Bille 6,5 de vérin n°1 et n°2 manuel et n°2 électrique pour cintreuse hydraulique
23	VIRDET000199		Axe biellette de vérin n°1 et n°2 manuel pour cintreuse hydraulique
24	VIRDET000232		Corps de pompe de vérin n°2 manuel pour cintreuse hydraulique
25	VIRDET000208		Joint de pied de vérin n°1 et n°2 manuel et n°2 électrique pour cintreuse hydraulique
26	VIRDET000233		Pied de vérin n°2 manuel et n°2 électrique pour cintreuse hydraulique
27	VIRDET000206		Bille 6,5 de vérin n°1 et n°2 manuel et n°2 électrique pour cintreuse hydraulique
28	VIRDET000221		Joint vis retour de vérin n°1 et n°2 manuel et n°2 électrique pour cintreuse hydraulique
29	VIRDET000220		Vis de retour de vérin n°1 et n°2 manuel et n°2 électrique pour cintreuse hydraulique
30	VIRDET000218		Joint réservoir de vérin n°1 et n°2 manuel et n°2 électrique pour cintreuse hydraulique

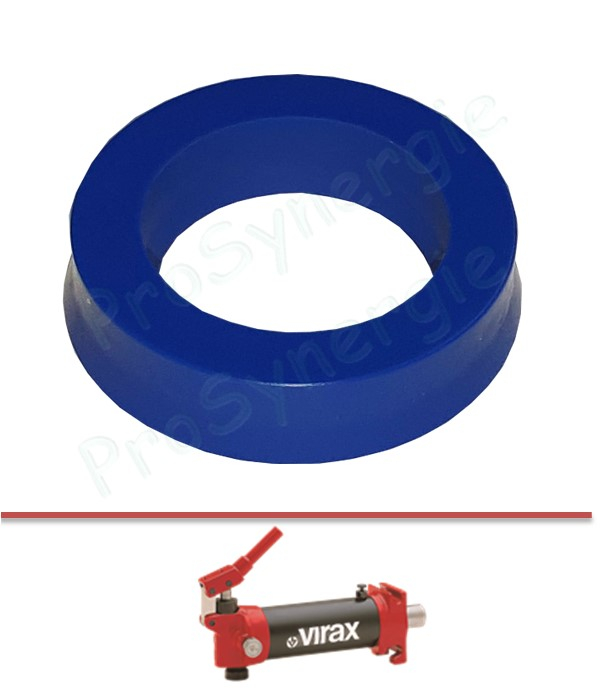

31	VIRDET000214		Joint gros piston de vérin n°1 et n°2 manuel et n°2 électrique pour cintreuse hydraulique (Ø int 40 mm x Ø ext 50 mm)
32	VIRDET000213		Guide tige de vérin n°1 et n°2 manuel et n°2 électrique pour cintreuse hydraulique
33	VIRDET000234		Code usine 751008 - BUTEE PISTON 2402/2
34	VIRDET000241		Gros piston monté de vérin n°2 manuel et n°2 électrique pour cintreuse hydraulique
35	VIRDET000225		Joint cuivre de vérin n°1 et n°2 manuel et n°2 électrique pour cintreuse hydraulique
36	VIRDET001254		Vis CHC M12 - 40/30 de vérin n°1 et 2 manuel et n°2 électrique pour cintreuse hydraulique
37	VIRDET000218		Joint réservoir de vérin n°1 et n°2 manuel et n°2 électrique pour cintreuse hydraulique
38	VIRDET000238		Frein Tête de vérin n°1 et 2 manuel et n°2 électrique pour cintreuse hydraulique
39	VIRDET001255		Vis S/T HC M10- 16 Cuvette vérin n°2 manuel et n°2 électrique pour cintreuse hydraulique

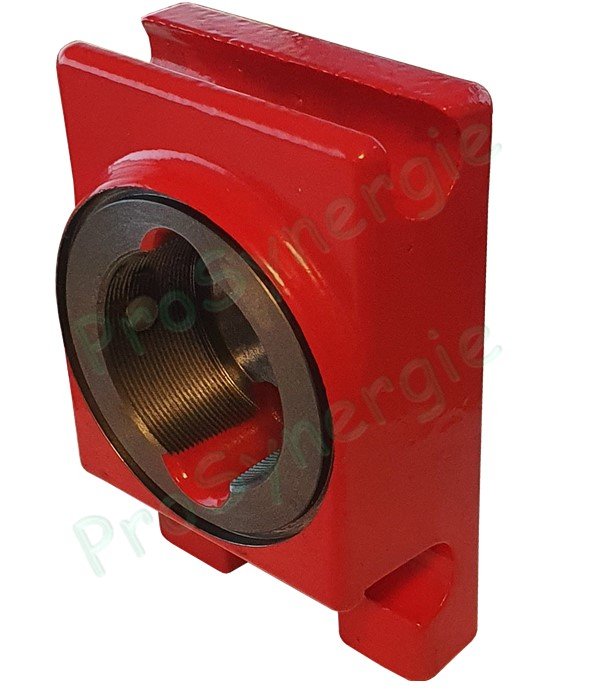

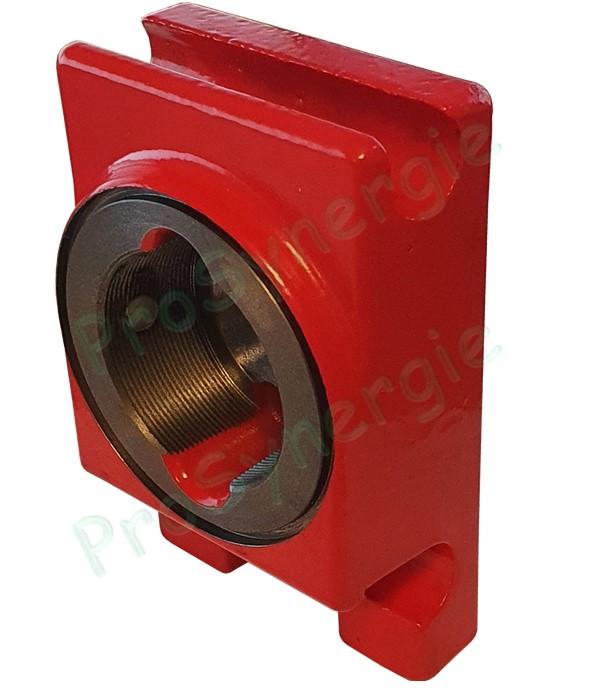

40	VIRDET000236		Tête de vérin n°2 manuel et n°2 électrique pour cintreuse hydraulique
41	VIRDET000219		Bague d´étancheité de vérin n°1 et n°2 manuel et n°2 électrique pour cintreuse hydraulique

VIRDET000244

Pochette joints et accessoires maintenance vérin manuel n°2

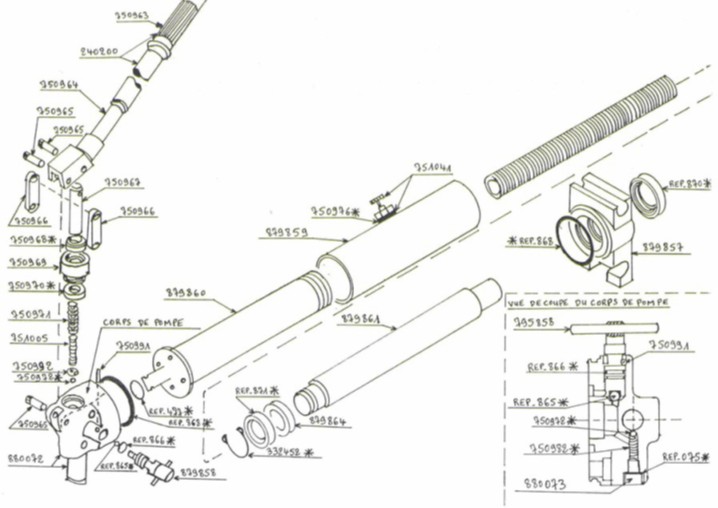

Vérin manuel n°3 pour cintreuse hydraulique manuelle Virax

Il s'agit de références Virax

Vérin électrique de cintreuse hydraulique

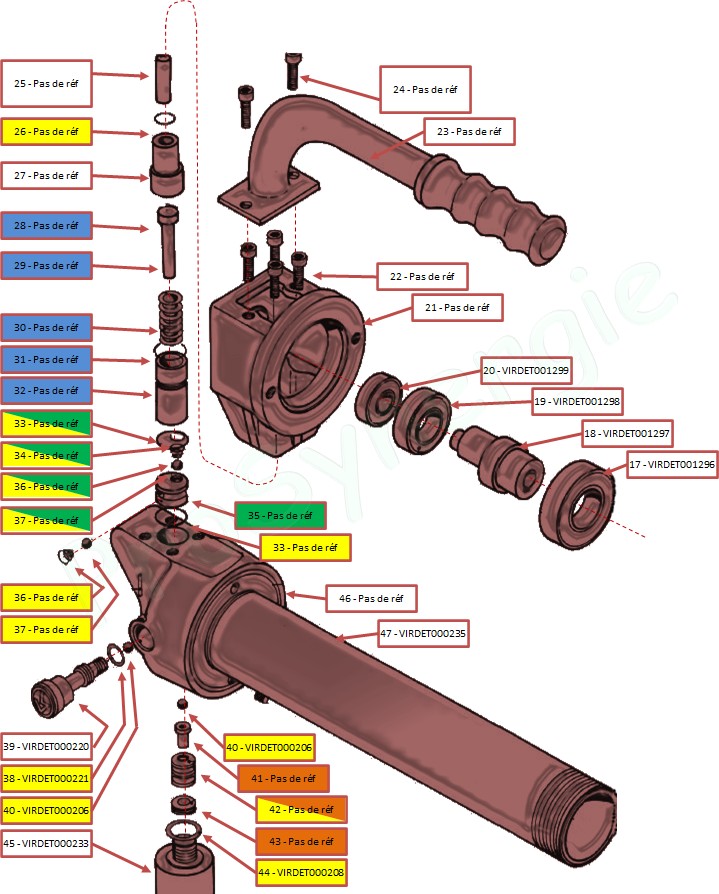

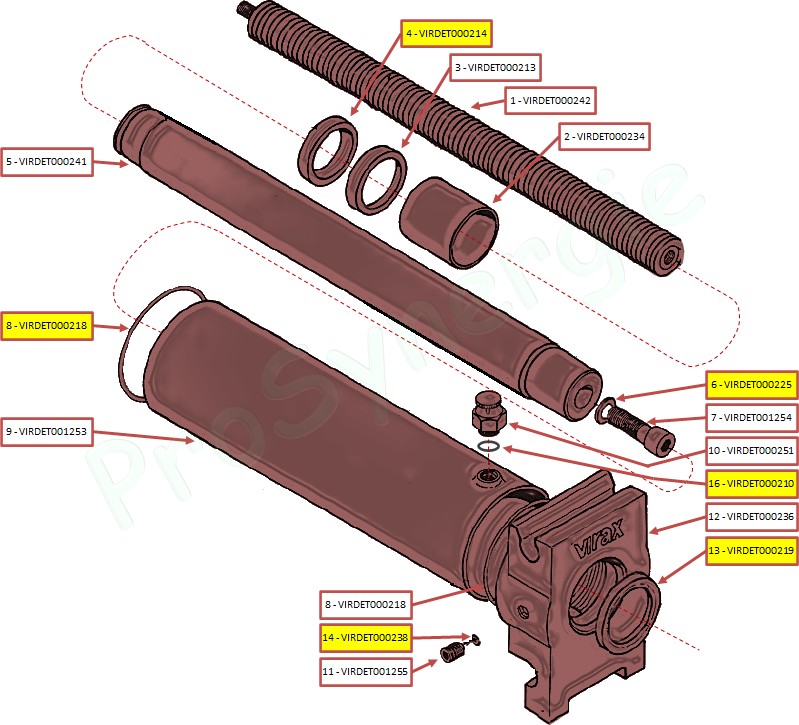

Vérin électrique n°2 pour cintreuse hydraulique électrique Virax

Il s'agit de références Prosynergie. Vous trouverez facilement ces références dans la barre de recherche de notre catalogue en ligne.

Repère	Référence	Présence Kit	Libellé
1	VIRDET000242		Ressort monté de vérin n°2 manuel et n°2 électrique pour cintreuse hydraulique
2	VIRDET000234		Code usine 751008 - BUTEE PISTON 2402/2
3	VIRDET000213		Guide tige de vérin n°1 et n°2 manuel et n°2 électrique pour cintreuse hydraulique
4	VIRDET000214		Joint gros piston de vérin n°1 et n°2 manuel et n°2 électrique pour cintreuse hydraulique (Ø int 40 mm x Ø ext 50 mm)
5	VIRDET000241		Gros piston monté de vérin n°2 manuel et n°2 électrique pour cintreuse hydraulique
6	VIRDET000225		Joint cuivre de vérin n°1 et n°2 manuel et n°2 électrique pour cintreuse hydraulique
7	VIRDET001254		Vis CHC M12 - 40/30 de vérin n°1 et 2 manuel et n°2 électrique pour cintreuse hydraulique
8	VIRDET000218		Joint réservoir de vérin n°1 et n°2 manuel et n°2 électrique pour cintreuse hydraulique
9	VIRDET001253		Réservoir extérieur de vérin n°2 manuel et n°2 électrique pour cintreuse hydraulique
10	VIRDET000251		Bouchon purge de vérin n°1, 2 et 3 électrique et manuel pour cintreuse hydraulique
11	VIRDET001255		Vis S/T HC M10- 16 Cuvette vérin n°2 manuel et n°2 électrique pour cintreuse hydraulique
12	VIRDET000236		Tête de vérin n°2 manuel et n°2 électrique pour cintreuse hydraulique
13	VIRDET000219		Bague d´étancheité de vérin n°1 et n°2 manuel et n°2 électrique pour cintreuse hydraulique
14	VIRDET000238		Frein Tête de vérin n°1 et 2 manuel et n°2 électrique pour cintreuse hydraulique
15	Pas de réf		Bouchon Monté 2408
16	VIRDET000210		Joint bouchon de vérin n°1 et n°2 manuel et n°2 électrique pour cintreuse hydraulique
17	VIRDET001296		ROULEMENT 6005 2RS 2408/1/2
18	VIRDET001297		ARBRE DE POMPE 2408/1/2
19	VIRDET001298		ROULEMENT 6206 2RS 2408/1/2
20	VIRDET001299		ROULEMENT 6202-2RS1
21	Pas de réf		Carter de pompe 2408/1/2
22	Pas de réf		Vis CHC M 6 40/ 18 CL 12.9
23	Pas de réf		Manche avec poignée 2408/1/2
24	Pas de réf		Vis CHC M 6 - 20 CL 12.9
25	Pas de réf		Poussoir 2408/1/2
26	Pas de réf		Joint poussoir 2408/1/2
27	Pas de réf		Guide poussoir 2408/1/2
28	Pas de réf		Butée de piston 2408/1/2
29	Pas de réf		Piston 2408/1/2
30	Pas de réf		Ressoer RAP Piston 2408/1/2
31	Pas de réf		Joint Carter Pompe 2408/1/2
32	Pas de réf		Cylindre Pompe 2408/1/2
33	Pas de réf		Joint Douille  2408/1/2
34	Pas de réf		Anneau E 863 DE 5
35	Pas de réf		Douille de Vérin 2408/1/2
36	Pas de réf		Ressort de Rappel 2408/1/2
37	Pas de réf		Bille Acier 100C6 DIA 5,556
38	VIRDET000221		Joint vis retour de vérin n°1 et n°2 manuel et n°2 électrique pour cintreuse hydraulique
39	VIRDET000220		Vis de retour de vérin n°1 et n°2 manuel et n°2 électrique pour cintreuse hydraulique
40	VIRDET000206		Bille 6,5 de vérin n°1 et n°2 manuel et n°2 électrique pour cintreuse hydraulique
41	Pas de réf		Poussoir Sécurité 2408/1/2
42	Pas de réf		Rondelle Ressort 2408/1/2
43	Pas de réf		Vis de réglage 2408/1/2
44	VIRDET000208		Joint de pied de vérin n°1 et n°2 manuel et n°2 électrique pour cintreuse hydraulique
45	VIRDET000233		Pied de vérin n°2 manuel et n°2 électrique pour cintreuse hydraulique
46	Pas de réf		Corps de Pompe 2408/1/2
47	VIRDET000235		Cylindre de vérin n°2 manuel et n°2 électrique pour cintreuse hydraulique
	VIRDET000246	Moteur	Moteur de rechange monophasé 230V pour vérin de cintreuse électrique Virax 2408

VIRDET000250		Pochette Joints et Accessoires Maintenance Vérin Elec n°2
VIRDET000248		Pompe de Vérin complète (Kit B) pour Cintreuse Hydraulique Electrique 2408
VIRDET000247		Douille complète (Kit C) pour Cintreuse Hydraulique Electrique 2408
VIRDET000249		Soupape de sécurité (Kit D) pour Cintreuse Hydraulique Electrique 2408

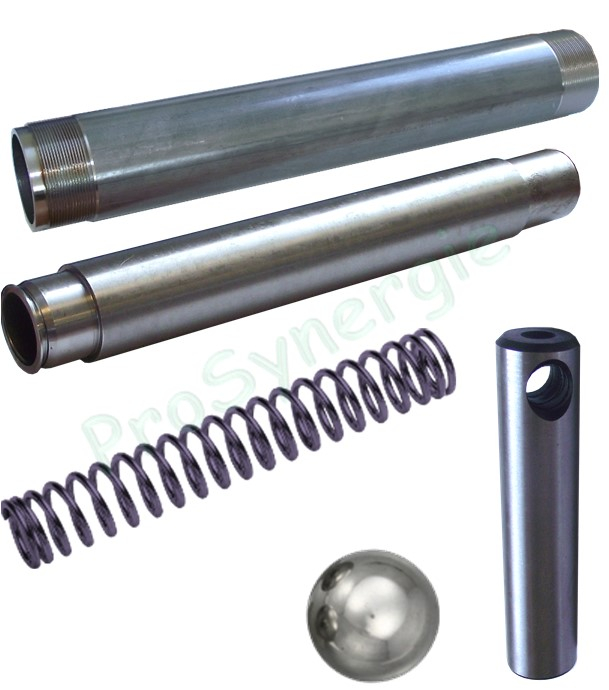

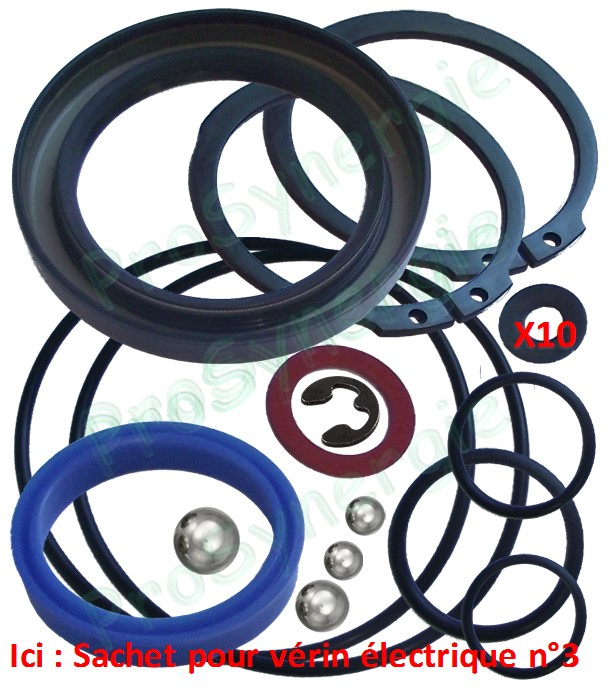

Pochettes de joints et accessoires de vérins hydraulique

Il s'agit d'une composition de joints, roulements, filtre, billes... pour la réparation des fuites hydraulique sur les vérins. Ci-dessous la composition du vérin manuel n°2.

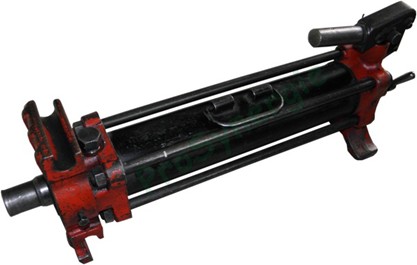

Cintreuse hydraulique ancien modèle

ATTENTION les pièces de ces cintreuses ne sont plus commercialisées (ici le modèle NV60) :
